管理网络

某些功能可能需要其他许可，具体取决于所应用的许可模式。

站点到站点 Open VPN 连接

在本地站点上添加网络并将其扩展到云

  1. 在 VPN 设备上，设置要在云中扩展的本地网络的新网络接口。

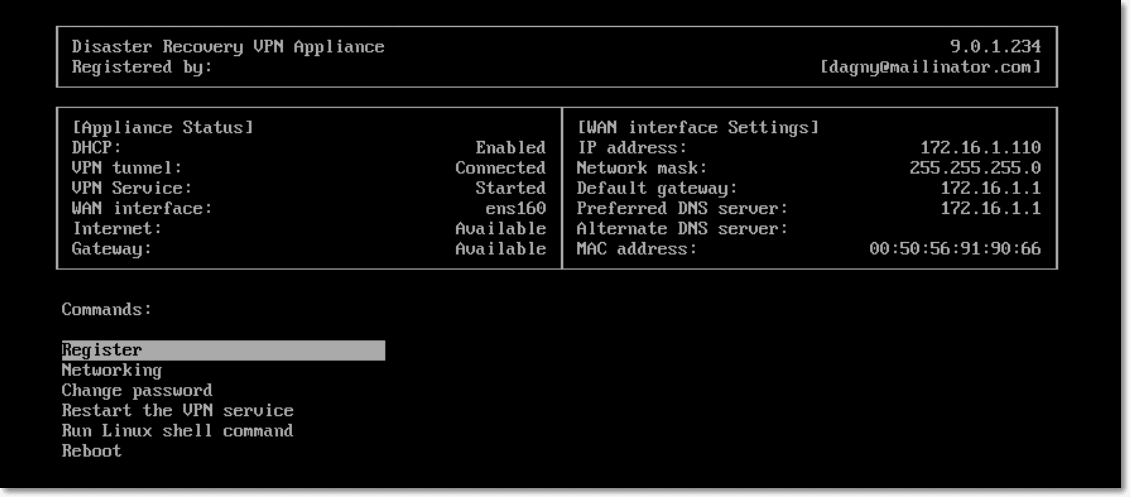

  2. 登录 VPN 设备中控台。
  3. 在网络部分中，为新接口设定网络设置。

VPN 设备开始将有关网络的信息从所有活动接口报告给 Cyber Disaster Recovery Cloud。Cyber Protect 中控台会根据 VPN 设备的信息显示接口。

删除已扩展到云的网络

  1. 登录 VPN 设备中控台。
  2. 在网络部分中，选择要删除的接口，然后单击清除网络设置。
  3. 确认操作。

结果，将停止通过安全的 VPN 隧道至云的本地网络扩展。该网络将作为独立的云段运行。如果此接口用于与云站点之前传递流量，将断开您的所有网络与云站点之间的连接。

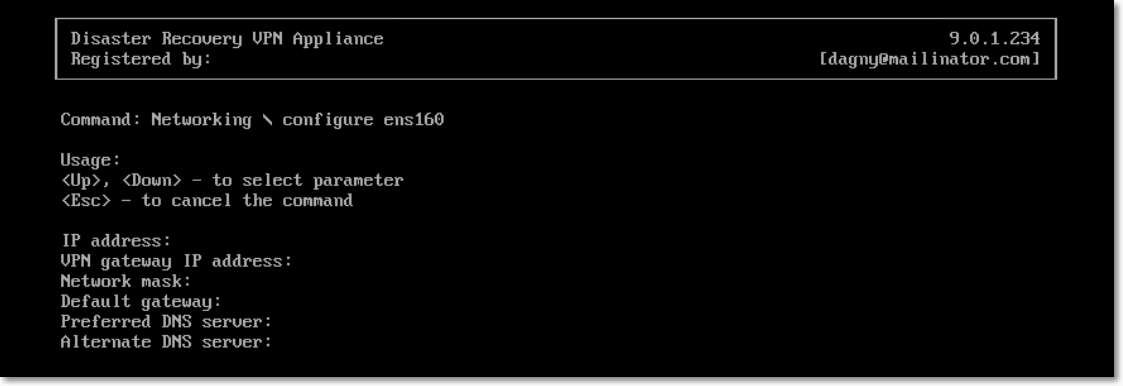

更改网络参数

  1. 登录 VPN 设备中控台。
  2. 在网络部分中，选择要编辑的接口。
  3. 单击编辑网络设置。

  4. 请从两个可能选项中选择一个：

    • 对于通过 DHCP 的自动网络配置，请单击使用 DHCP。确认操作。

    • 对于手动网络配置，请单击设置静态 IP 地址。可以编辑以下设置：

      • IP 地址：本地网络中接口的 IP 地址。
      • VPN 网关 IP 地址：为了使 Cyber Disaster Recovery Cloud 服务正常工作而保留用于网络云段的特殊 IP 地址。
      • 网络掩码：本地网络的网络掩码。
      • 默认网关：本地站点上的默认网关。
      • 首选 DNS 服务器：本地站点上的主 DNS 服务器。
      • 备用 DNS 服务器：本地站点上的辅助 DNS 服务器。

  • 进行所需更改，然后通过按 Enter 键予以确认。

“仅云”模式

在云中，可以有多达 23 个网络。

添加新的云网络

  1. 转到灾难恢复 > 连接。
  2. 在云站点上，单击添加云网络。
  3. 定义云网络参数：网络地址和掩码。准备就绪后，单击完成。

结果，具有已定义地址和掩码的其他云网络将在云站点上创建。

删除云网络

如果云网络中有至少一个云服务器，则不能删除该云网络。首先，删除云服务器，然后删除网络。

  1. 转到灾难恢复 > 连接。
  2. 在云站点上，单击要删除的网络地址。
  3. 单击删除并确认操作。

更改云网络参数

  1. 转到灾难恢复 > 连接。
  2. 在云站点上，单击要编辑的网络地址。
  3. 单击编辑。
  4. 定义网络地址和掩码，然后单击完成。

IP 地址重新配置

为了获得适当的灾难恢复性能，指派给本地服务器和云服务器的 IP 地址必须一致。如果 IP 地址存在任何不一致或不匹配，您会在灾难恢复 > 连接中相应网络的旁边看到感叹号。

下面列出了 IP 地址不一致的一些常见原因：

  1. 恢复服务器从一个网络迁移到另一个网络，或者云网络的网络掩码已更改。结果，云服务器具有来自未与其连接的网络的 IP 地址。
  2. 连接类型从不使用站点到站点连接切换到站到站点连接。结果，本地服务器置于的网络与为云站点上的恢复服务器创建的网络不同。
  3. 连接类型从“站点到站点 Open VPN”切换到“多站点 IPsec VPN”，或“从多站点 IPsec VPN”切换到“站点到站点 Open VPN”。有关此方案的详细信息，请参阅切换连接和重新指派 IP 地址。

  4. 在 VPN 设备站点上编辑以下网络参数：

    • 通过网络设置添加接口
    • 通过接口设置手动编辑网络掩码
    • 通过 DHCP 编辑网络掩码
    • 通过接口设置手动编辑网络地址和掩码
    • 通过 DHCP 编辑网络掩码和地址

    以上所列操作的结果，云站点上的网络可能成为本地网络的子集或超集，或者 VPN 设备接口可能会针对不同接口报告相同的网络设置。

解决网络设置存在的问题

  1. 单击需要重新配置 IP 地址的网络。

    您会看到所选网络中服务器的列表、其状态和 IP 地址。网络设置不一致的服务器标有感叹号。

  2. 要更改服务器的网络设置，请单击转到服务器。要一次更改所有服务器的网络设置，请单击通知块中的更改。
  3. 根据需要更改 IP 地址，方法是在新 IP 和新测试 IP 字段中定义它们。
  4. 准备就绪后，单击确认。

将服务器移动到合适的网络

当创建灾难恢复保护计划并将其应用于选定设备时，系统会检查设备的 IP 地址，并在现有云网络中不存在对应的 IP 地址的情况下自动创建云网络。默认情况下，使用 IANA 为专用而建议的最大范围（10.0.0.0/8、172.16.0.0/12、192.168.0.0/16）配置云网络。可以通过编辑网络掩码来缩小网络范围。

如果所选设备位于多个本地网络上，则云站点上的网络可能会成为本地网络的超集。在这种情况下，要重新配置云网络，请执行以下操作：

  1. 单击需要重新配置网络大小的云网络，然后单击编辑。
  2. 使用正确设置重新配置网络大小。
  3. 创建需要的其他网络。
  4. 单击与网络连接的设备数量旁边的通知图标。
  5. 单击移动到合适的网络。
  6. 选择要移动到合适网络的服务器，然单击移动。
