管理網路

部分功能可能需要額外的授權，端視適用的授權模型而定。

站台對站台 OpenVPN 連線

若要在本機站台上新增網路，並將其延伸到雲端

  1. 在 VPN 設備上，使用您要在雲端延伸的區域網路，設定新的網路介面。

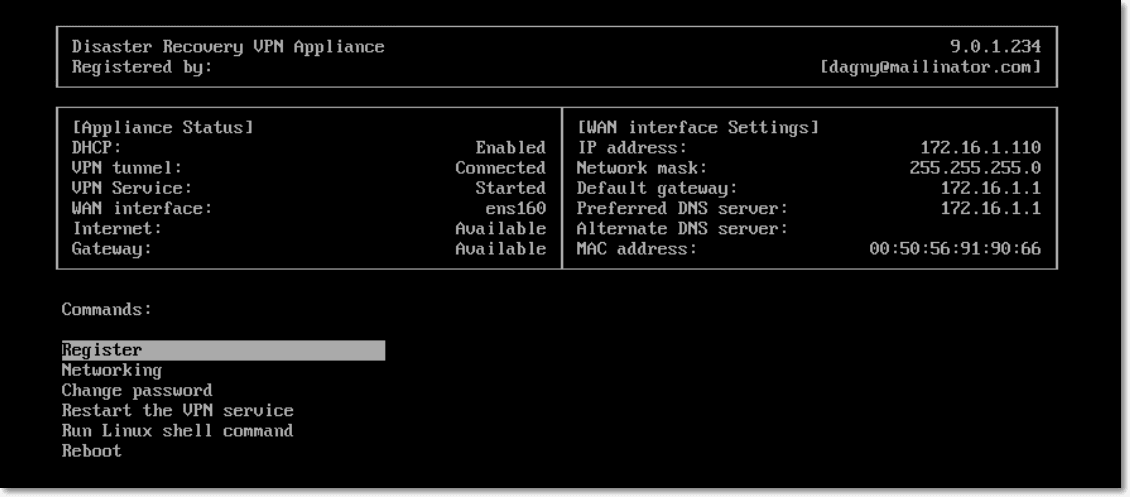

  2. 登入 VPN 設備主控台。
  3. 在 [網路] 區段中，設定新介面的網路設定。

VPN 設備會開始將網路相關資訊從所有作用中介面回報到 Cyber Disaster Recovery Cloud。服務主控台會根據來自 VPN 設備的資訊，顯示介面。

若要刪除延伸至雲端的網路

  1. 登入 VPN 設備主控台。
  2. 在 [網路] 區段中，選取您要刪除的介面，然後按一下 [清除網路設定]。
  3. 確認作業。

因此，透過安全的 VPN 通道延伸至雲端的區域網路將會遭到停止。此網路將會當做獨立的雲端區段運作。如果使用此介面從雲端站台傳遞流量或將流量傳遞到雲端站台，將會中斷與雲端站台的所有網路連線。

若要變更網路參數

  1. 登入 VPN 設備主控台。
  2. 在 [網路] 區段中，選取您要編輯的介面。
  3. 按一下 [編輯網路設定]。

  4. 選取下列其中一個可能的選項：

    • 若要透過 DHCP 自動設定網路，按一下 [使用 DHCP]。確認作業。

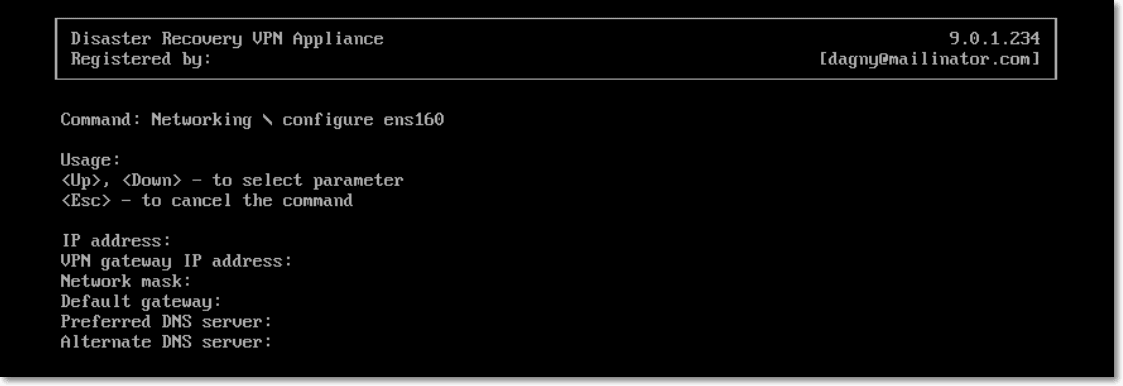

    • 若要手動設定網路，按一下 [設定靜態 IP 位址]。以下是可用於編輯的設定：

      • IP 位址：區域網路中介面的 IP 位址。
      • VPN 閘道 IP 位址：為網路的雲端區段保留的特殊 IP 位址，以便讓 Cyber Disaster Recovery Cloud 服務正常運作。
      • 網路遮罩：區域網路的網路遮罩。
      • 預設閘道：本機站台的預設閘道。
      • 慣用的 DNS 伺服器：本機站台上的主要 DNS 伺服器。
      • 替代的 DNS 伺服器：本機站台上的次要 DNS 伺服器。

  • 請進行必要的變更，然後按 Enter 鍵確認。

僅雲端模式

您在雲端最多可以擁有 23 個網路。

若要新增雲端網路

  1. 移至 [災難復原] > [連線]。
  2. 在 [雲端站台] 上，按一下 [新增雲端網路]。
  3. 定義雲端網路參數：網路位址和遮罩。準備就緒後，按一下 [完成]。

因此，將會在雲端站台上建立具有已定義之位址和遮罩的其他雲端網路。

若要刪除雲端網路

如果雲端網路中至少有一部雲端伺服器，則無法刪除該網路。首先，刪除雲端伺服器，然後再刪除網路。

  1. 移至 [災難復原] > [連線]。
  2. 在 [雲端站台] 上，按一下您要刪除的網路位址。
  3. 按一下 [刪除] 以確認作業。

若要變更雲端網路參數

  1. 移至 [災難復原] > [連線]。
  2. 在 [雲端站台] 上，按一下您要編輯的網路位址。
  3. 按一下 [編輯]。
  4. 定義網路位址和遮罩，然後按一下 [完成]。

IP 位址重新設定

為獲得適當的災難復原效能，指派給本機伺服器和雲端伺服器的 IP 位址必須一致。如果 IP 位址有任何不一致或不相符，您將會在 [災難復原] > [連線] 中對應網路的旁邊看到一個驚嘆號。

IP 位址不一致的部分常見原因列在下方：

  1. 復原伺服器從一個網路移轉到另一個網路，或者雲端網路的網路遮罩遭到變更。因此，雲端伺服器的 IP 位址來自未連線的網路。
  2. 連線類型從沒有站台對站台連線切換到站台對站台連線。因此，本機伺服器置於不同於針對雲端站台上的復原伺服器而建立的網路。
  3. 連線類型從站台對站台 OpenVPN 切換到多站台 IPsec VPN，或從多站台 IPsec VPN 切換到站台對站台 OpenVPN。如需有關此案例的詳細資訊，請參閱切換連線和重新指派 IP 位址。

  4. 在 VPN 設備站台上編輯下列網路參數：

    • 透過網路設定新增介面
    • 透過介面設定手動編輯網路遮罩
    • 透過 DHCP 編輯網路遮罩
    • 透過介面設定手動編輯網位址和路遮罩
    • 透過 DHCP 編輯網路遮罩和位址

    上列動作的結果是，雲端站台上的網路可能會變成區域網路的子集或超集，或者 VPN 設備介面可能會針對不同的介面回報相同的網路設定。

若要解決網路設定的問題

  1. 按一下需要 IP 位址重新設定的網路。

    您將會一份所選網路中伺服器、其狀態以及 IP 位址的清單。其網路設定不一致的伺服器會以驚嘆號標示。

  2. 若要變更伺服器的網路設定，按一下 [前往伺服器]。若要一次變更所有伺服器的網路設定，按一下通知區塊中的 [變更]。
  3. 如有需要，請在 [新 IP] 和 [新的測試 IP] 欄位中進行變更，以變更 IP 位址。
  4. 準備就緒後，按一下 [確認]。

將伺服器移至合適的網路

當您建立災難復原保護計劃，並將其套用到選取的裝置時，系統會檢查裝置 IP 位址，如果沒有 IP 位址適用的現有雲端網路，就會自動建立雲端網路。預設將會使用 IANA 建議的最大範圍，設定私人用途的雲端網路 (10.0.0.0/8、172.16.0.0/12、192.168.0.0/16)。您可以透過編輯網路遮罩來縮小網路的範圍。

如果選取的裝置位於多個區域網路上，則雲端站台上的網路將會變成區域網路的超集。在此情況下，若要重新設定雲端網路：

  1. 按一下需要重新設定網路大小的雲端網路，然後按一下 [編輯]。
  2. 使用正確的設定，重新設定網路大小。
  3. 建立其他所需的網路。
  4. 按一下連線到網路的裝置數量旁邊的通知圖示。
  5. 按一下 [移至合適的網路]。
  6. 選擇您想要移至合適網路的伺服器，然後按一下 [移動]。
