Агент для VMware — резервное копирование без использования локальной сети

Если с ESXi используется SAN-хранилище, установите агент на машину, подключенную к той же сети SAN. Агент будет создавать резервные копии виртуальных машин прямо из хранилища данных, а не через хост ESXi и локальную сеть. Эта возможность называется резервным копированием без использования локальной сети.

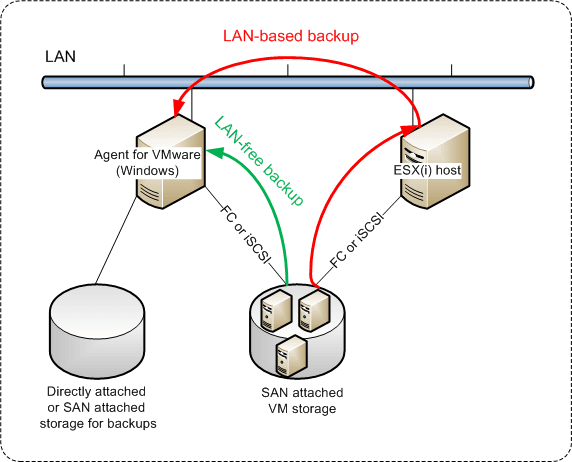

На следующем рисунке показано резервное копирование с использованием и без использования локальной сети. Доступ к виртуальным машинам без использования локальной сети возможен при наличии оптоволоконного канала (FC) или сети хранения данных (SAN) iSCSI. Чтобы полностью исключить передачу резервных копий данных по локальной сети, храните резервные копии на локальном диске машины с установленным агентом или в присоединенном хранилище SAN.

Порядок включения прямого доступа к хранилищу данных для агента.

Установите агент для VMware на машину Windows, на которой есть сетевой доступ к vCenter Server.
Подключите к машине логическое устройство, на котором расположено хранилище данных. Примите во внимание следующие соображения:
- Используйте тот же протокол (iSCSI или FC), который использовался для подключения хранилища данных к ESXi.
- Логическое устройство не должно инициализироваться. Вместо этого оно должно появится как «автономный» диск в разделе Управление дисками. Если Windows инициализирует логическое устройство, оно может быть повреждено и стать нечитаемым для VMware vSphere.

В результате агент будет использовать режим транспорта сети SAN для доступа к виртуальным дискам, т. е. он будет посекторно считывать секторы логического устройства по iSCSI/FC, не распознавая файловой системы VMFS (которая неизвестна для Windows).

Ограничения

В vSphere 6.0 и более поздней версии агент не может использовать режим транспорта SAN, если одни диски ВМ расположены в VMware Virtual Volume (VVol), а другие — на других томах. Резервное копирование таких виртуальных машин приведет к сбою.
Резервное копирование зашифрованных виртуальных машин (эта функциональная возможность представлена в VMware vSphere 6.5) будет выполняться по локальной сети, даже если настроен режим транспорта сети SAN для агента. Агент выполнит возврат из реплики, используя транспорт NBD, поскольку VMware не поддерживает транспорт сети SAN для резервного копирования зашифрованных виртуальных дисков.

Пример

Если используется сеть хранения данных (SAN) iSCSI, настройте инициатор iSCSI на машине с Windows, на которой установлен агент для VMware.

Настройка политики SAN

Войдите как администратор, откройте командную строку, введите diskpart и нажмите клавишу Ввод.
Введите san и нажмите клавишу Ввод. Убедитесь, что отображается Политика SAN: На экране отобразится Перевод в автономное состояние всех ресурсов.
Если для политики SAN задано другое значение:
1. Введите san policy=offlineall.
2. Нажмите клавишу Ввод.
3. Чтобы проверить правильность применения настройки, выполните шаг 2.
4. Перезапустите машину.

Настройка инициатора iSCSI

Последовательно выберите пункты Панель управления > Администрирование > Инициатор iSCSI.

Чтобы найти приложение Администрирование, возможно, необходимо будет изменить представление панели управления на отличное от Главная или Категория или воспользоваться поиском.
Если инициатор iSCSI Microsoft запускается впервые, подтвердите, что необходимо запустить службу инициатора iSCSI (Microsoft).
На вкладке Цели введите полное доменное имя или IP-адрес целевого устройства SAN и щелкните Быстрое подключение.
Выберите логическое устройство, на котором расположено хранилище данных, и нажмите кнопку Подключить.

Если логическое устройство не отображается, убедитесь, что распределение зон на целевом устройстве iSCSI позволяет машине, на которой выполняется агент, получить доступ к логическому устройству. Машину необходимо добавить в список разрешенных инициаторов iSCSI в этом целевом объекте.
Нажмите кнопку ОК.

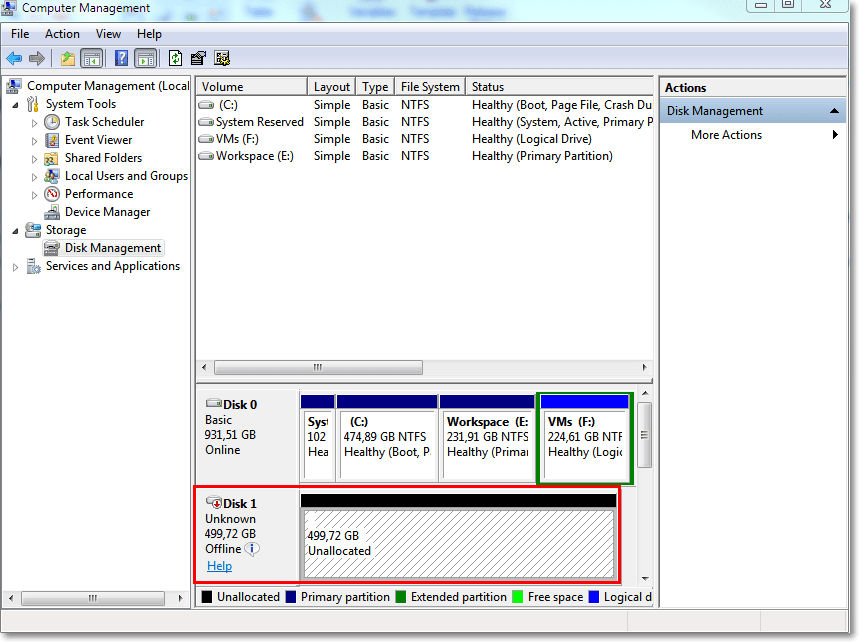

Готовое логическое устройство SAN должно появится в разделе Управление дисками, как показано на снимке экрана ниже.
