Agent für VMware – LAN-freies Backup

Sollte Ihr ESXi einen per SAN angeschlossenen Storage verwenden, dann installieren Sie den Agenten auf einer Maschine, die an dasselbe SAN angeschlossen ist. Der Agent führt das Backup der virtuellen Maschinen dann direkt vom Storage aus, statt über den ESXi-Host und das LAN. Diese Fähigkeit wird auch als 'LAN-freies Backup' bezeichnet.

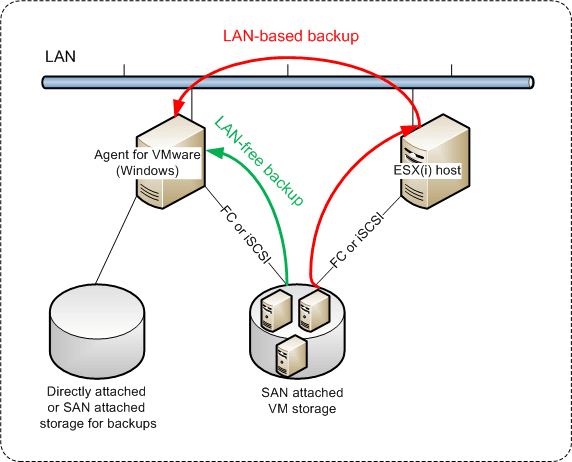

Das nachfolgende Diagramm illustriert LAN-basierte und LAN-freie Backups. Ein LAN-freier Zugriff auf virtuelle Maschinen ist verfügbar, falls Sie ein per Fibre Channel (FC) oder iSCSI angebundenes Storage Area Network haben. Um die Übertragung von Backup-Daten via LAN komplett ausschließen zu können, müssen Sie die Backups auf einem lokalen Laufwerk der Maschine des Agenten oder auf einem per SAN angebundenen Storage speichern.

So ermöglichen Sie dem Agenten, auf einen Datenspeicher direkt zuzugreifen

  1. Installieren Sie den Agenten für VMware auf einer Windows-Maschine, die Netzwerkzugriff auf den vCenter Server hat.

  2. Verbinden Sie die LUN (Logical Unit Number), die den Datenspeicher für die Maschine hostet. Beachten Sie dabei:

    • Verwenden Sie dasselbe Protokoll (z.B. iSCSI oder FC), das auch zur Datenspeicher-Verbindung mit dem ESXi verwendet wird.
    • Die LUN darf nicht initialisiert werden und muss als 'Offline'-Laufwerk in der Datenträgerverwaltung erscheinen. Falls Windows die LUN initialisiert, kann sie beschädigt und damit unlesbar für VMware vSphere werden.

Als Ergebnis wird der Agent den SAN-Transportmodus nutzen, um auf die virtuelle Laufwerke zuzugreifen. Das bedeutet, es werden nur die blanken ('raw') LUN-Sektoren über iSCSI/FC gelesen, ohne dass das VMFS-Dateisystem erkannt wird (welches von Windows nicht unterstützt wird).

Einschränkungen

  • In vSphere 6.0 (und höher) kann der Agent den SAN-Transportmodus nicht verwenden, wenn sich einige der VM-Laufwerke auf einem „VMware Virtual Volume“ (VVol) befinden und einige nicht. Die Backups solcher virtuellen Maschinen werden daher fehlschlagen.
  • Verschlüsselte virtuelle Maschinen, die mit VMware vSphere 6.5 eingeführt wurden, werden via LAN gesichert – und zwar auch dann, wenn Sie den SAN-Transportmodus für den Agenten konfiguriert haben. Der Agent wird stattdessen auf den NBD-Transportmodus zurückgreifen, weil VMware den SAN-Transportmodus beim Backup verschlüsselter virtueller Laufwerke nicht unterstützt.

Beispiel

Falls Sie ein iSCSI-SAN verwenden, konfigurieren Sie den iSCSI-Initiator auf einer unter Windows laufenden Maschine, auf welcher der Agent für VMware installiert ist.

So konfigurieren Sie die SAN-Richtlinie

  1. Melden Sie sich als Administrator an, öffnen Sie die Eingabeaufforderung, geben Sie den Befehl diskpart ein und drücken Sie dann auf die Eingabetaste.
  2. Geben Sie san und drücken Sie dann die Eingabetaste. Überprüfen Sie, dass SAN-Richtlinie: Offline – Alle angezeigt wird.

  3. Falls ein anderer Wert für die SAN-Richtlinie eingestellt ist:

    1. Geben Sie san policy=offlineall ein.
    2. Drücken Sie die Eingabetaste.
    3. Führen Sie Schritt 2. aus, um zu überprüfen, dass die Einstellung korrekt angewendet wurde.
    4. Starten Sie die Maschine neu.

So konfigurieren Sie einen iSCSI-Initiator

  1. Gehen Sie zu Systemsteuerung –> Verwaltung –> iSCSI-Initiator.

    Wenn Sie das Systemsteuerungsmodul Verwaltung nicht finden können, müssen Sie evtl. die Ansicht der Systemsteuerung von Start oder Kategorie auf eine andere Ansicht umstellen – oder die Suchfunktion verwenden.

  2. Wenn Sie den Microsoft iSCSI-Initiator das erste Mal aufrufen, müssen Sie bestätigen, dass Sie den Microsoft iSCSI-Initiator-Dienst starten wollen.
  3. Geben Sie in der Registerkarte Ziele den vollqualifizierten Domain-Namen (FQDN) oder die IP-Adresse des SAN-Zielgerätes ein und klicken Sie dann auf Schnell verbinden.

  4. Wählen Sie die LUN aus, die den Datenspeicher hostet, und klicken Sie dann auf Verbinden.

    Sollte die LUN nicht angezeigt werden, dann überprüfen Sie, dass die Zonenzuweisung auf dem iSCSI-Ziel der Maschine, die den Agenten ausführt, ermöglicht, auf die LUN zuzugreifen. Die Maschine muss in die Liste der erlaubten iSCSI-Initiatoren auf diesem Ziel aufgenommen sein.

  5. Klicken Sie auf OK.

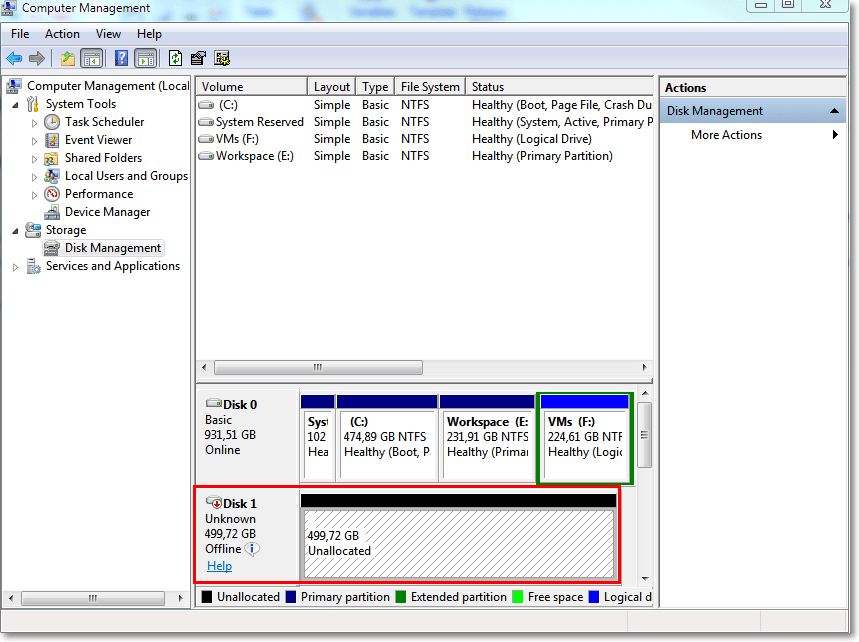

Die betriebsbereite SAN-LUN sollte in der Datenträgerverwaltung so wie im unterem Screenshot angezeigt werden.
